لینیر گاید یا ریل و واگن چیست؟

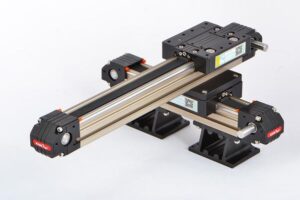

یکی از مهمترین مکانیزم های حرکتی لینیر گاید یا ریل و واگن می باشد. لاینر گاید جهت ساپورت بار مکانیکی جهت حرکت خطی مورد استفاده قرار می گیرد. حرکت خطی بر روی ساچمه ها یا رولر صورت می گیرد. این ساچمه ها در داخل بلوک بین ریل و بلوک از طریق یک مسیر بسته با غلتش خود امکان حرکت دقیق خطی را فراهم می کند. به علت کم بودن مقاومت اصطکاکی (۱:۵۰) نسبت به تجهیزات قدیمی در لینیر گاید، جهت به حرکت در آوردن نیروی کمی مورد نیاز است. همین ویژگی باعث می شود توان کمی برای رسیدن به سرعت بالا مصرف گردد. این ویژگی برای حرکت های رفت و برگشتی سریع بسیار مهم می باشد. لینتر گاید ها به دلیل طراحی خاصی که دارند می توانند بار های افقی و عمومی را تحمل نمایند و دقت آن ها وقتی که با بال اسکرو ها به کار می روند، بیشتر هم می شود.. ماشین های با دقت های بالا و ربات ها جابجا کننده و ماشین های سی ان سی و برش و غیره از لاینر گاید ها استفاده می کنند.

در یک سیستم کشویی قدیمی، روغن کاری ناکافی باعث سایش در سطوح تماس می شود.همچنین، یافتن یک نقطه مشخص جهت روانکاری متمرکز دشوار است. در سیستم های لینیر گاید به سادگی توسط مسیرهای تعبیه شده روانکاری به صورت متمرکز انجام می شود. در مقایسه با سیستم های انتقال نیرو قدیمی، لینیرگایدها در مواقع آسیب دیدگی به راحتی قابل تعویض و جایگزینی هستند.

ریل قطاری چیست؟

مشخصات فنی لاینر گاید

لینیر گاید از دو قسمت ریل و واگن تشکیل شده است. ریل از جنس فولاد سختکاری شده و سطح ریل دارای دقت ابعادی و کیفیت بالا می باشد. ریل های لاینر گاید ها در سایز های ۱۵، ۲۰، ۲۵، ۳۰، ۴۰، ۵۵، ۶۵ به صورت استاندارد تولید شده و طول شاخه ها ۴ و ۵ متری می باشد. این ریل ها باید در سطح های بسیار صافی نصب شوند. از شرکت های مهم سازنده لینیر گاید HIWIN, SKF, THK, ABBA, TBI,REXROTH, STAF, BAHER, NSK, IKO, INA, SBC, CPC, CSK, PMI, PDF, H.S.A.C می باشند.

نحوه انتخاب لینیر گاید (ریل و واگن)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از ۰/۰۰۰۱ برابر قطر عناصر نورد و ساچه ها ایجاد کند.

بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

.Fsl = ضریب ایمنی استاتیک برای بار ساده
C0 = درجه بار استاتیک (KN)
P = بار کاری محاسبه شده (KN)

ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی ۵۰ کیلومتر برای ساچمه ها و ۱۰۰ کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.

اصطکاک

ضریب اصطحکاک برای یک سیستم لینیر گاید خطی با ساچمه یا رول ۵۰/۱ برابر سیستم های قدیمی است. به طور کلی، ضریب اصطکاک راهنمای خطی نوع ساچمه ایی حدود ۰.۰۰۴ و نوع غلتک حدود ۰.۰۰۳ است.

ریل صنعتی

بارهای کاربردی

عوامل مختلفی در محاسبه بارهایی که روی یک راهنمای خطی عمل می کنند تأثیر می گذارد مانند موقعیت مرکز جسم، جاذبه، موقعیت رانش و نیروهای اینرسی در زمان شروع و توقف. برای بدست آوردن مقدار بار صحیح، هر کدام شرایط بار باید به دقت مورد بررسی قرار گیرد.

روغن کاری

درصورت عدم روغن کاری به موقع و کافی سیستم های حرکتی لینیر گاید ها، به دلیل افزایش اصطحکاک و حرارت بین ساچمه و رول ها عمر اسمی، کاهش می باید. روانکاری باعث کاهش اصطحکاک بین غلتک یا ساچمه ها با سطح تماس و عدم ایجاد سایش و ضد خوردگی و همچنین افزایش طول عمر اسمی سیستم می شود.

عمر مفید لینیر گاید ها

هنگامی که مسیر حرکت و عناصر نورد یک راهنمای خطی به طور مداوم تحت تنش های مکرر قرار می گیرند، سطح مسیر حرکت ریل خستگی نشان می دهد، پوسته پوسته شدن در نهایت رخ خواهد داد. به این حالت پوسته پوسته شدن، خستگی می گویند. عمر یک لینیر گاید به عنوان کل مسیر طی شده تا ظهور خستگی در سطح مسیر حرکت یا غلت زدن مشخص می شود.

ریل جرثقیل سقفی چیست؟

راهنمای استفاده از لینیرگاید

پس از مونتاژ در سیستم حرکتی ماشین، لینیر گاید ها با گریس یا روغن بر پایه لیتیوم روانکاری شود.
حتما مسیر های روانکاری لینیر ها را قبل از تحویل و نصب با روغن ضدخوردگی روانکاری کنید.
واگن های لینیرگاید از قطعات پلاستیکی مختلفی تشکیل شده اند، هنگام تمیزکردن برای جلوگیری از آسیب های احتمالی واگن ها، آن هارا در معرض مواد آلی قرار ندهید.
سعی کنید از ورود اجسام خارجی به داخل واگن ها جلوگیری کنید زیرا این امر می تواند به محصول آسیب برساند.
از جداکردن قطعات بپرهیزید، این کار باعث ورود اجسام خارجی به مسیرهای راهنما و مسدود شدن آن ها می شود که موجب آسیب می شود.
از سقوط اشیا روی واگن ها که به عملکرد مسیرهای راهنما آسیب می زند، جلوگیری کنید.
دامنه کاربرد دمایی در سری E2 (کیت خودروانکار)، ۱۰- تا ۵۰ درجه سانتی گراد و برای انواع Q1 (لینیرهای خطی آرام)، ۱۰- تا ۸۰ درجه سانتی گرادو حداکثر دمای سرویس از نوع سری SE (درپوش انتهایی فلزی)، ۱۵۰ درجه سانتی گراد و برای سایر انواع استاندارد ۱۰۰ درجه سانتی گراداست.
برای شرایط خاص میتوانید با مراجعه به کاتالوگ و مشاهده جزئیات بیشتر نوع لینیر گاید را انتخاب کنید.

مزایای لینر گاید

امکان تعویض آسان لینیر گاید
نصب و نگهداری آسان
مقرون به صرفه
لغزش کم در حین جا به جایی بار
حرکت با سرعت بالا به دلیل داشتن ضریب مقاومتی کم
دقت بالا در عملکرد طولانی مدت
طول عمر زیاد
امکان سفارشی سازی به دلیل تنوع بالا
