شیب ریل فولادی

شیب ﻋﺮضی رﯾﻞ

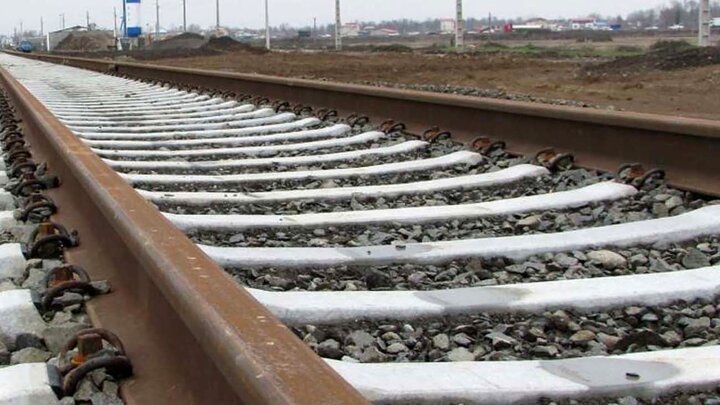

شیب ریل فولادی : ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ وﺟﻮد ﺷﯿﺐ در ﺑﺨﺶ ﻣﺨﺮوﻃی چرخﻫﺎی ﻧﺎوگان ﺑﺮای اﻓﺰاﯾﺶ پﺎﯾﺪاری آن، ﻻزم اﺳﺖ ﺗـﺎ رﯾـﻞﻫـﺎ ﺑـﺎ ﺷـﯿﺐ
ﻋﺮﺿی ﺑﺮ روی ﺗﺮاورسﻗﺮارگیرﻧﺪ.

با توجه به وجود شیب در بخش مخروطی چرخ های قطار برای افزایش پایداری لازم است

تا ریل ها با شیب عرضی ساخته شوند.شیب عرضی معمولا ۱ (قائم) به ۲۰ (افقی) است و جهت آن به سمت محور است.

ریل جرثقیل

**ﺗﺮاز ﻋﺮضی ﺧﻂ ریلی راه آهن

ﺷﯿﺐ ﻋﺮﺿی دور( ﻋﺒﺎرت اﺳﺖ از ﻣﯿﺰان اﺧﺘﻼف ﺗﺮاز ﻧﺴﺒی دو رﺷﺘﻪ رﯾﻞ کﻪ ﺑﺮای ﻏﻠﺒﻪ ﺑﺮ ﻧﯿﺮوﻫﺎی ﺟﺎﻧبی در ﻗﻮسﻫﺎ
ﺗﻌﺒﯿﻪ ﻣیگردد.

ﻣﯿﺰان دور ﺧﻂ ﺑﻪﺷﻌﺎع ﻗﻮس و ﺳﺮﻋﺖ ﺣﺮکﺖ واﺑﺴﺘﻪ اﺳﺖ. ﻧﻮع ﺗﺮاﻓﯿک ﻣﺴﯿﺮ ﺑﺎری، ﻣﺴﺎﻓﺮی ﯾﺎ ﻣﺨﺘﻠﻂ
ﻧﯿﺰ در ﺗﻌﯿﯿﻦ دور ﻧﻘﺶ دارد. درﻣﺴﯿﺮﻫﺎی ﻣﺨﺘﻠﻂ ﺑﻪ دﻟﯿﻞﺗﻔﺎوت ﺳﺮﻋﺖ ﺣﺪاکﺜﺮ و ﺣﺪاﻗﻞ ﻗﻄﺎرﻫـﺎ، ﻧﯿـﺎز ﺑـﻪ اﻋﻤـﺎل دور
ﺑﻬﯿﻨﻪﺧﻮاﻫﺪ ﺑﻮد.

در ﺻﻮرتی که ﺳﺮﻋﺖ ﻗﻄﺎر از ﺳﺮﻋﺖ ﻣﺘﻨﺎﻇﺮ ﺑﺎ اﯾﻦ ﻣﻘﺪارﺑﯿﺶﺗﺮﺷﻮد،ﯾﻌﻨی کﺴﺮی دور داﺷﺘﻪ ﺑﺎﺷـﯿﻢ،
ﻧﯿﺮویﺑﯿﺶﺗﺮی ﺑﻪ رﯾﻞ ﺧﺎرﺟی وارد ﺧﻮاﻫﺪ گﺮدﯾﺪ و در ﺻﻮرﺗی کﻪ ﺳﺮﻋﺖکﻢﺗﺮاز ﻣﻘﺪار ﺳـﺮﻋﺖ ﻣﺘﻨـﺎﻇﺮ ﺑـﺎ دور ﺑﻬﯿﻨـﻪ
ﺑﺎﺷﺪ، ﻧﯿﺮوی اﺿﺎﻓی ﺑﻪ رﯾﻞ داﺧلی وارد ﺧﻮاﻫﺪ ﺷﺪ.

ریل جرثقیل سقفی
